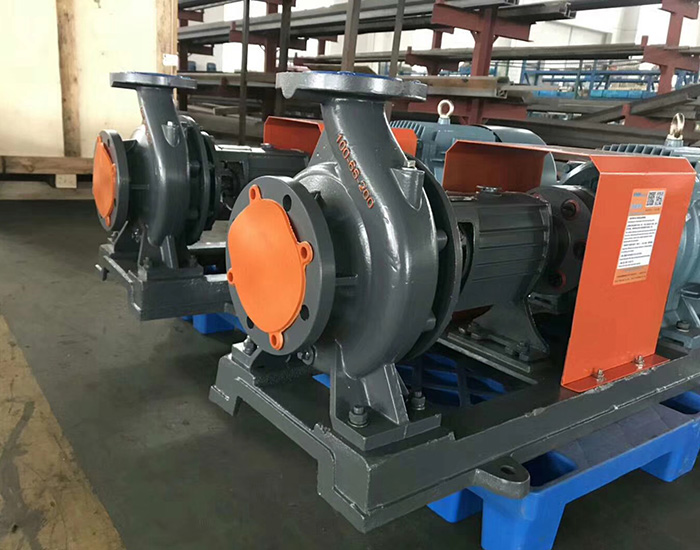

不銹鋼化工泵

不銹鋼化工泵的結構特點：

懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。

泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。為拆卸利便，設計了加長聯軸器，檢驗時可以不拆卸進出口聯接管路，泵體和電動機。

不銹鋼化工泵的軸封型式：

該泵的密封型式采用填料密封或機械密封，由用戶根據需要選用合適的密封形式，同時根據工況可采用適合于ISO3069規定的密封內腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪動力密封等等。

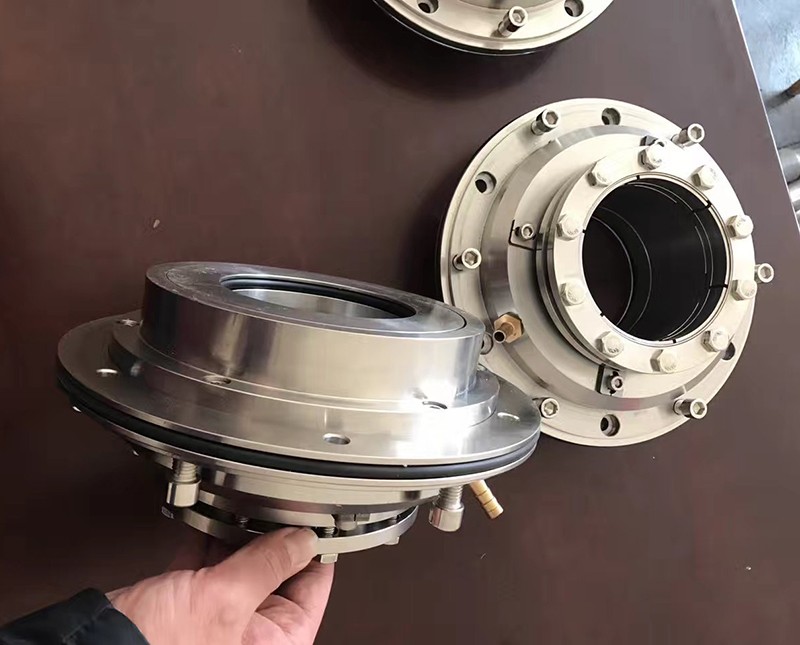

機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一些壓力的水，沖刷磨擦兩端面，同時起冷卻作用。

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一些壓力的水，供密封冷卻，潤滑、清洗用。
